一、系統簡述:
熱力管道分布式光纖測溫系統也是長距離分布式光纖管道泄漏監測系統的解決方案之一,也稱分布式光纖測溫管道泄漏監測系統,系統能夠?qū)崿F(xiàn)對生產過程中的溫度和火災情況、熱力管道泄漏進行實時在線,大范圍、長距離的溫度監測,具有本質絕緣、防爆、防雷、防腐蝕、抗電磁干擾等傳統溫度傳感器不可比擬的優點。本套系統按照原理可分為兩種,分別是光纖拉曼散射與光時域散射原理(OTDR)和布里淵散射與布里淵光時域反射技術原理(BOTDR)。
二、組成特點:
熱力管道分布式光纖測溫系統(別稱分布式光纖測溫管道泄漏監測系統)由分布式光纖傳感分析儀(自帶后臺服務系統)和溫度傳感光纜組成,光纖末端探頭貼在被測體表面,采集光纜所到之處的溫度。
數據采集及數據存儲,用戶只需在客戶端PC通過網絡,遠程測控操作系統,監控站內完全可以無人值守。
長距離分布式光纖管道泄漏監測系統解決方案-熱力管道分布式光纖測溫系統具有短信發送功能,在監測到熱力管道線路因發生泄漏而導致溫度異常時,系統自動會將異常泄漏點的詳細位置和溫度情況通過短信通知管理員,以便及時處理,消除電纜過熱導致事故的發生。
測溫光纖對電磁場干擾免疫
對高壓絕緣、防燃防爆
多點測溫、數字信號輸出
光纖探頭小
精度及靈敏度高且耐高壓防腐蝕、壽命長,體積小、使得儀表維護簡易方便,運輸安全。
其內部模塊化集成設計,美觀合理。
在高電壓、強電磁干擾等特殊環境下測溫有著技術優勢。
三、技術參數:
型號 | FS-1020 | FS-3000 |
工作原理 | 拉曼散射與光時域散射OTDR | 布里淵散射與光時域反射BOTDR |
通道數 | 4 | 4 |
可測范圍 | 10KM | ≤200KM(環路) |
采用間隔 | ≥0.4m | ≥0.2m |
測量時間 | 3~5s | 3~5s |
測量精度 | ±1℃@10km | ±1℃@10km |
空間分辨率 | 1m | 0.2 m |
通信接口 | RS-232/ RJ45 | RS-232/ RJ45 |
工作環境 | 溫度:0~45℃ 濕度:0~80%(無凝結) | 溫度:0~45℃ 濕度:0~80%(無凝結) |

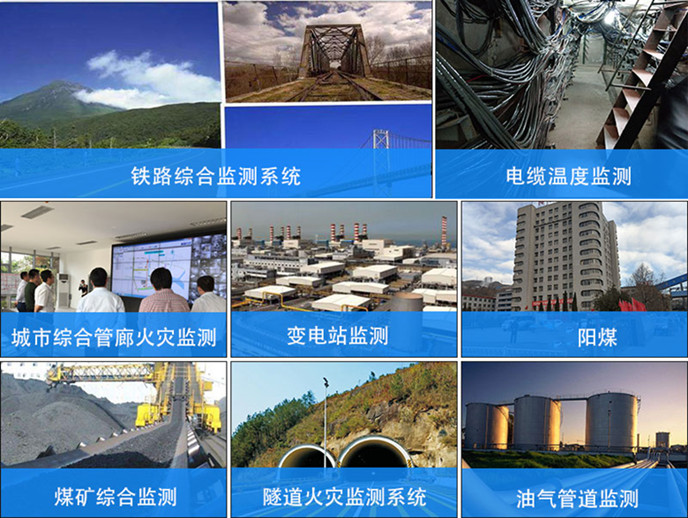

四、應用領域:
A.電力、煤礦、石油化工、鋼鐵冶金行業電纜溝、電纜橋架、電纜隧道中高壓電纜溫度監測及電纜載流能力評估功能;
B.高速公路隧道、過江隧道、地鐵隧道溫度監測與火災預警;
C.煤礦采空區溫度監測、港口翻車機區域、傳輸皮帶機、糧倉、筒倉等重要區域及設備進行實時在線溫度監測;
D.儲油罐頂、油罐罐體、油罐管線溫度監測;
E.大壩、河堤、橋梁混凝土凝固與養護的溫度監測;
F.原油石油管道、天然氣管道、熱力管道泄露監測、自來水管道泄漏溫度應變監測.
