一、系統描述:

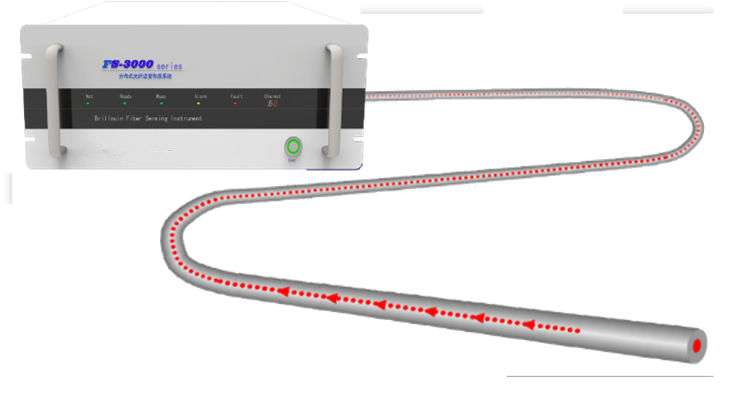

超采地下水或自然災害引起的地面沉降、城鎮馬路上載重車輛的輾壓、無序甚至非法施工造成的塌陷等等都會引起供油、供氣、供水管道(管線、管網)的形變(應變),發展之初不易察覺,但如果形成之后又是不可恢復的,容易造成財產損失和人員傷亡,甚至引發次生災害和環境污染。所以對管道應變(形變)的監測尤為重要,杭州邁煌提供的分布式光纖管道應變監測系統是管線安全監測系統(管道泄漏監測系統)的主要監測技術之一,它是基于布里淵散射和光時域散射原理(BOTDA)而研發的,是一種新型的分布式光纖傳感技術方法,可用來對被監測物的全線應變溫度進行監測,一般由分布式光纖應變/溫度解調儀和傳感光纖(光纜)以及監測軟件等組成,該系統具有操作簡便、界面友好、性能穩定等優點,可應用于石油天然氣供水管線、油井等應變溫度實時在線監測、供水隧道結構健康監測。
二、系統特點:
結構簡單:只需鋪設一條傳感光纜就可以實現應變監測,無需大量傳感器,低維護費用。
安全性高:傳感區域無需輸電供電,不會產生電氣火災隱患,防震,防電磁干擾。
準確性高:空間分辨率高達 2m,具有故障點發現定位等報警功能。
覆蓋范圍廣:管道應變傳感系統測量范圍距離可達 100 公里(環路)。
拓展性強:具有外部通訊接口(RS232、ethernet),外部報警接口,支持多種通訊接口,支持二次開發。
三、技術參數:
測量量程:100km(環路)
應變量程:±15000μ ε
應變精度:±20μ ε
采樣間隔:0.2m
空間分辨率:1m
測量時間:20s~3min
光纖接口:FC/APC
供電電壓:AC220V 50Hz
外形尺寸:430*546*266(mm,W、D、H)
工作環境:溫度 0℃~45℃ 濕度 0~80%(無結露)
四、應用軟件:
分布式光纖管道應變監測系統有四大類功能:分別是系統設置功能、監測曲線同放功能、數據處理功能和項目管理功能。
1、系統設置功能
包括系統模式切換模塊、采集模式設置模塊、遠程上報模塊

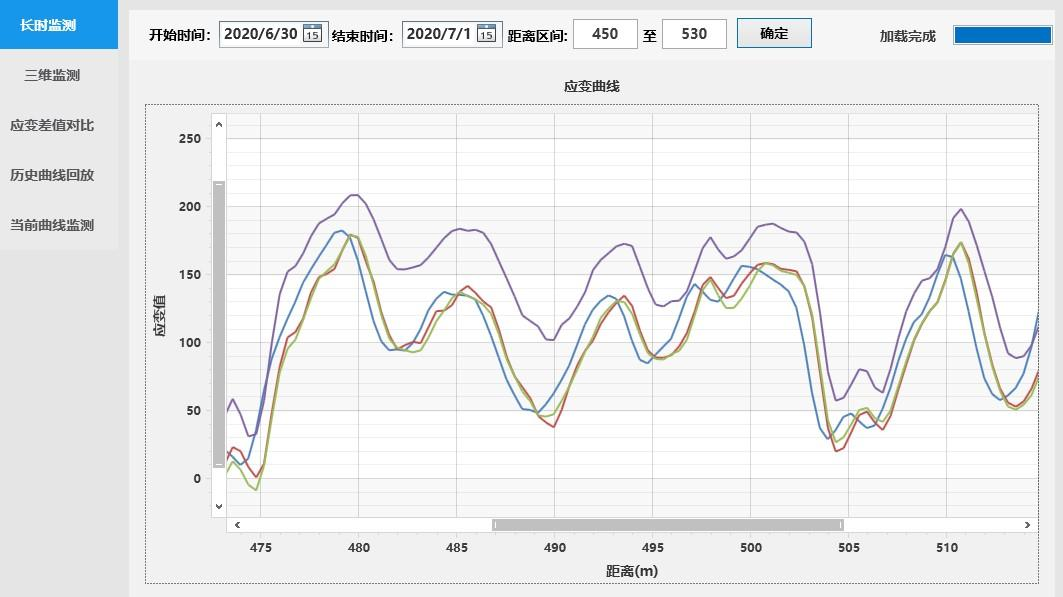

2、監測曲線同放功能
包括長時監測模塊、三維監測模塊、應變差值對比模塊、歷史曲線回放
模塊、當前曲線監測模塊
3、數據處理功能
包括平滑去噪模塊、均一化處理模塊、奇異點修正模塊、數據倒轉模塊
4、項目管理功能
基本信息模塊、區域管理模塊、歷史采集記錄模塊
