一、產品特點
該款RHS-10水聽傳感器(圖1)敏感元件采用壓電陶瓷,水平全向;頻率范圍較寬,可以用于200 kHz 以下的聲空化等高頻測量;靈敏度較低,適合高強度聲場的測量;根據需要,可以內置前放,帶前放型號為RHS(A)-10,帶內置型前置放大器的RHSA-10壓電水聽器可以配置電源(如圖2所示),主要給前放供電,這樣的話電纜輸出端可以做成BNC接口,否則是三根芯線,它可以改變聲壓靈敏度,滿足實際測量的需要;采用透聲橡膠硫化,可以長期在水下工作。

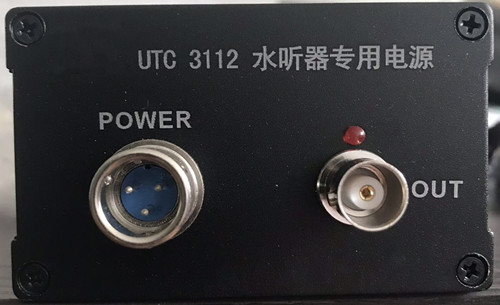

圖1 RHS-10壓電水聽器實物圖不帶電纜 圖2 RHS-10壓電水聽器電源實物圖
二、工作原理
需求增長帶動水聽器技術發展,壓電水聽器成為主流。隨著世界范圍內開發利用海洋資源的需求與日俱增,以及水下安全防務建設的迫切性日漸升高,水聽傳感器技術在短時間內快速發展。傳統的電容式和壓阻式水聽器逐漸被更為穩定和成熟的壓電式水聽器所取代。其基本工作原理是:水聽器中的壓電陶瓷在受外力作用時會產生形變,表面會因壓電效應產生電荷,根據電荷的大小,可以測量水中聲波的聲壓。此類水聽器多使用壓電陶瓷作為核心材料。相較于傳統電容式和壓阻式水聽傳感器,壓電陶瓷水聽器具有較強的壓電性能和較高的機電耦合系數,介電損耗較小,更適應高頻應用,性能更強。同時,由于壓電陶瓷的可塑性較高,因此可以制作成不同形狀和功率的壓電水聽器傳感器,適用范圍更廣,因此被廣泛采用。
三、技術參數
工作頻率范圍:20Hz~200kHz
線性頻率范圍:1kHz~100kHz
低頻靈敏度:-210dB±1 dB@250Hz(不帶前放)
水平指向性:±2dB(125kHz)
垂直指向性:±2.5dB(125kHz,240°范圍)
工作深度:≤500米
靜態電容:7nf±1nf
密封材料:透聲橡膠
電纜:三芯屏蔽橡膠電纜,直徑8mm
儲存溫度:常溫
工作溫度:-2 °C~50 °C
四、頻率的方向性

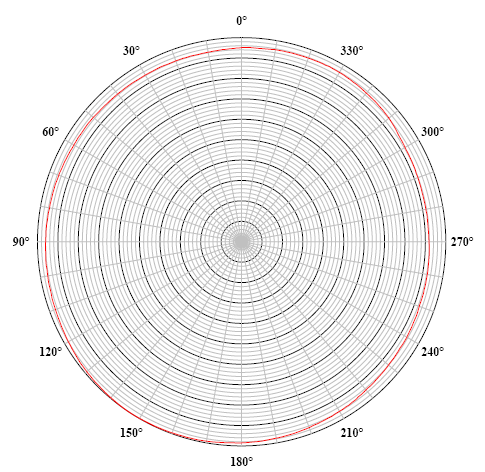

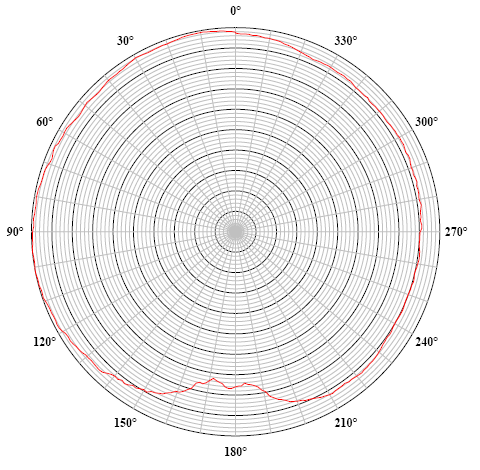

RHS-10壓電水聽器125 kHz 水平指向性(每格 5 dB) RHS-10壓電水聽器125 kHz 垂直指向性(每格 5 dB)

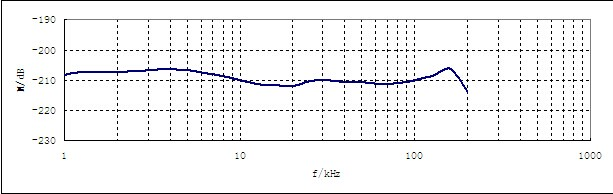

五、典型接收靈敏度曲線圖

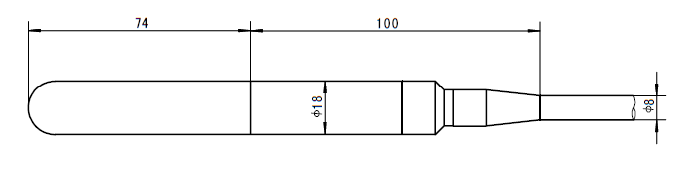

六、尺寸圖及電纜末端芯線定義
RHS-10壓電水聽傳感器電纜末端芯線定義:紅線——信號+;黑線+屏蔽線——地線;
RHSA-10壓電水聽器(帶前放)電纜末端芯線定義:紅(棕)線—12V+;蘭線—公共地線;其它—信號輸出。
