一、系統簡述:
針對長距離新建供水、供氣、供油管道運行過程中的安全監測設計傳感方法,對管道運行中發生的滲漏(泄露、泄漏)、第三方施工等威脅管道運行安全的行為進行在線監測及分析。杭州邁煌提出了原水管線管道泄漏監測系統解決方案中重要的一個系統-分布式光纖管道泄漏傳感系統,它是由分布式光纖振動/聲波傳感分析儀、振動傳感光纜、綜合智能分析系統等組成。

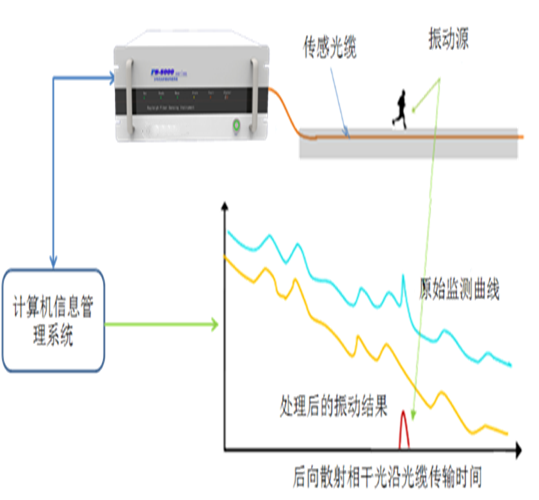

其工作原理:分布式光纖聲波傳感技術利用高相干光在光纖中傳輸引起的瑞利散射光干涉對聲波/ 振動特征敏感的原理特點(所以該系統也稱分布式光纖聲波振動傳感系統DAS),光纜自身即為傳感器,沿著管道布置一根傳感光纜,如果泄露(泄漏)點管道發出聲波信號,作用于該點光纜,聲波作用于光纜引起光信號調制,通過光纖分布式測漏監測主機解算光纜接收到的振動信號,經模式識別算法判斷泄漏點特征,通過光脈沖定位泄漏點位置。該系統能實現長距離振動信號定位和多點振動同時檢測,具有技術優勢。該系統高參數的版本可以檢測PCCP管斷絲,中配版本的可以用來作長距離輸水管道泄漏監測,低配版本的用來作為防開挖、供水管道\隧道結構健康監測等。

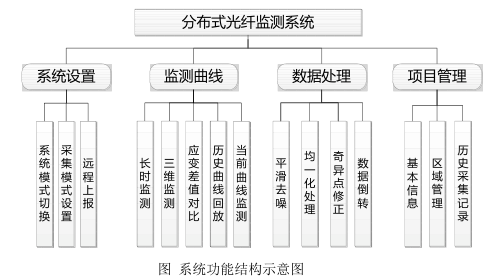

二、功能描述:
1、DAS分布式光纖管道泄漏傳感系統可以實時在線的監測長距離管道本體發生的滲漏、爆管以及受到的破壞(比如泄露、開挖、打樁、泄漏、爆管、打孔等信號),監測由滲漏或破壞產生的聲音和振動信號并進行定位,結合管道地理信息系統在實景地圖上顯示報警點的準確位置;
2、光纜受損后可自動檢測并定位受損點;
3、報警輸出接口:das分布式光纖管道泄漏監測系統可以通過 RS232、RJ45 接口以及繼電器輸出與其他控制設備進行互連,在應用中可與其它任何報警控制主機連接,提供信號進行聲光泄露報警;
4、模式識別功能:針對背景環境噪聲,綜合智能分析系統具備模式分析算法和深度學習算法,可自動進行識別、建庫和學習,提高泄露報警準確率,報警準確率可達95%以上;
5、系統適應性強:可滿足不同介質、不同長度的管線;
6、支持自主無人值守運行。
三、技術參數:
光纖類型:B1類單模通信光纖
測量時間:≤2s
誤報率: ≤5%
漏報率: ≤1%
定位精度:±5m(其它精度可定制)
操作系統:Windows2000以上中文版
通信協議:提供標準接入?yún)f(xié)議,并按照相關規約傳輸給招標方要求的系統數據庫
遠傳通訊接口:TCP/IP接口,100M以太網口
電源要求:220VAC(±10%),50-60Hz
工作溫度:-5℃~45℃
工作濕度:0~95%(無凝露)
工作溫度:-40℃~+70℃
四、光纜布設方案
如果輸水管線為新建管道,建議在管道鋪設、連接完成后,大口徑管徑的管道進入內壁敷設光纜,小口徑的管道在管道外壁敷設光纜。
DAS分布式光纖管道泄漏傳感系統振動光纜不需要在管壁上全線固定,光纜在管道內布設時,可以每隔不大于2.5米距離用固件固定在管道壁上,固件與管道內壁通過專用膠粘貼方式連接,如管道內有水泥砂漿防腐層則可以將固件嵌入防腐層并用水泥砂漿二次固定。

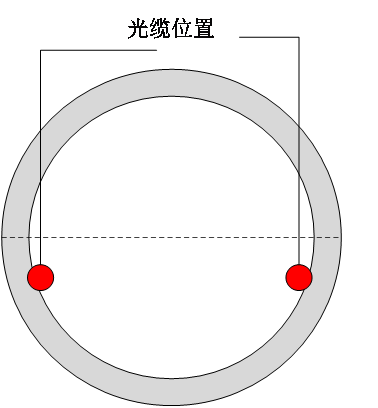

das分布式光纖管道泄漏監測系統用來測漏功能可以把傳感光纜分布在管道外壁,如果用來PCCP管測斷絲的一定要布置到管道內,并且跟是否通水關系不大,管道口徑較大的情況下,為達到良好的探測效果,建議左右各布設一條振動光纜,光纜鋪設在管道中部略偏下位置(如下圖所示)。
