一、應用背景
矢量水聽器在小型水下無人探測平臺上應用時,由于海浪、海流、潮汐等因素影響,其姿態會不斷變化,進而影響對聲矢量信號的探測。為了克服平臺運動的影響,可在平臺上安裝航姿參考系統(Attitude and Heading Reference System, AHRS)來獲取平臺姿態信息,進而修正矢量水聽傳感器的姿態變化。但由于柔性懸掛裝置的存在,矢量水聽器的姿態與平臺姿態并不完全一致;此外,當在同一平臺上以陣列形式使用多個矢量水聽傳感器時,每個矢量水聽器的姿態也并不完全相同。為了更準確地獲取矢量水聽傳感器的姿態信息,可在矢量水聽傳感器內部集成微型AHRS,并開展了目標方位測量海上試驗。
二、成果展示

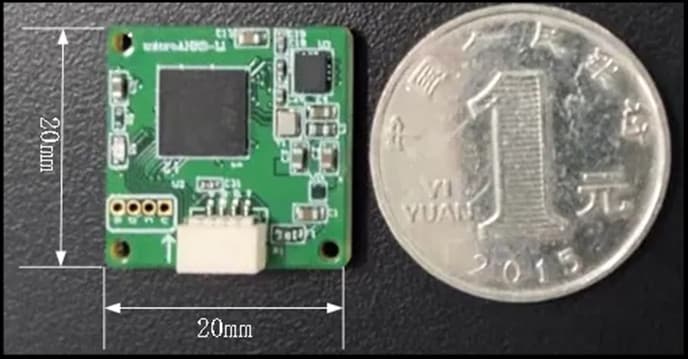

該款航姿參考系統AHRS如圖1所示,其尺寸僅為20 mm×20 mm×5 mm,重量僅為1.8 g,能夠很容易地集成在小型矢量水聽器內部。
圖1 航姿參考系統AHRS硬件實物
將該微型AHRS第三方測試結果與另外兩種AHRS代表性產品進行比較,其主要指標如表1所示。對比可見,本文的微型AHRS具有良好的航向精度、合理的橫滾/俯仰角精度、較小的尺寸和重量以及低功耗。
表1 三種航姿參考系統AHRS的主要指標

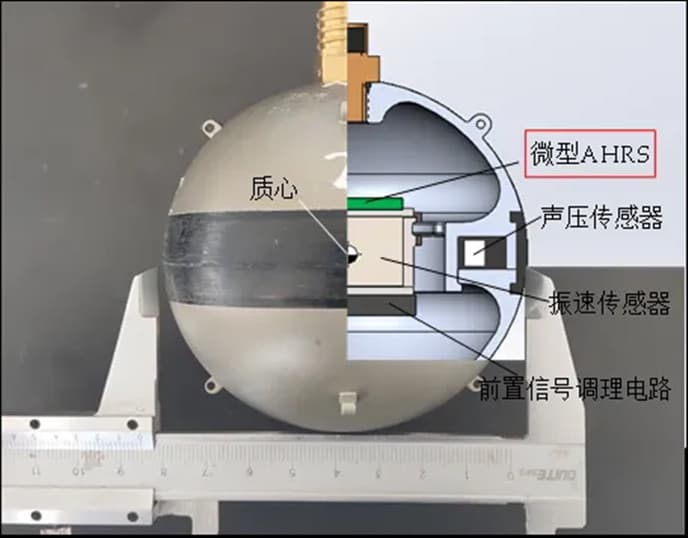

圖2展示了微型AHRS在外徑為85 mm的矢量水聽器內部集成應用的安裝方式。在南海某海域進行了集成AHRS的單矢量水聽器目標方位測量海上實驗。水聽器安裝在水下滑翔機上,目標為一艘航速為8kn的小型漁船。
圖2 內置微型AHRS系統的矢量水聽器結構剖面
實驗結果如圖3、4所示,未經姿態測量修正的DOA方位角誤差均方根值為37.0°,經過姿態測量修正后的DOA方位角誤差均方根值為3.8°。矢量水聽器對目標船的zui大探測距離約為6 km。
圖3 微型航姿參考系統AHRS未修正的目標測向結果

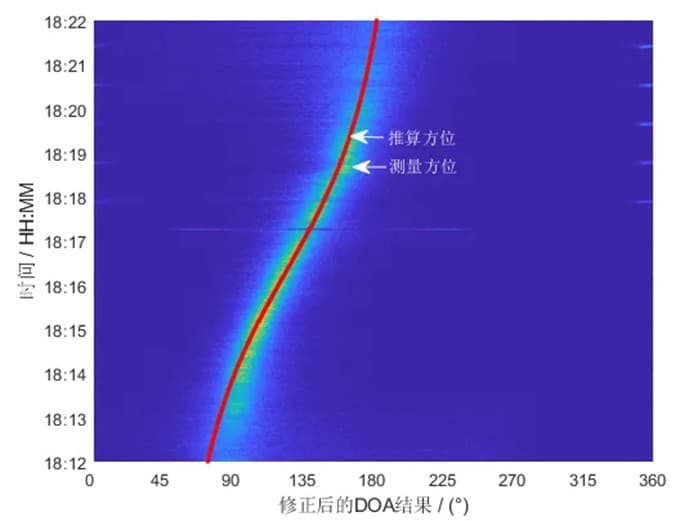

圖4 微型航姿參考系統AHRS修正后的目標測向結果
三、總結展望
本文采用微機電系統(MEMS)陀螺儀測定角速度,用四元數等效旋轉矢量算法求解姿態角,采用擴展卡爾曼濾波器對姿態角估計值進行修正,研制了一種基于九軸MEMS傳感器的微型AHRS,可以很容易地集成到小型矢量水聽器內部,幾乎不影響矢量水聽器的質心位置。經第三方測試,其航向角測量精度達到0.34°(RMS),橫滾、俯仰角測量精度達到0.04°(RMS)。該系統具有體積小、重量輕、功耗低、成本低、精度高等優點,不僅適用于矢量水聽器,也適用于其他各類矢量型傳感器的姿態校正。
四、作者簡介
王文龍,博士研究生學歷,海軍潛艇學院某研究所助理研究員,入選青年人才托舉工程。主要從事水下無人探測技術方面的研究。主持國家和省部級項目5項,發表學術論文30余篇,授權發明專利8項。
