一、前言:
城鎮供水管網,長輸供水工程管線,作為現代城市不可或缺的關鍵基礎設施,對于保障市民的日常生活用水發揮著至關重要的作用。然而,由于管道使用年限較長、環境因素的影響等多種原因,管網漏水問題成為了一種普遍現象。
在我國,由于城市化建設的加快,供水網絡漏損的問題越來越嚴重。據統計,我國每年漏損量約為80億噸,2018年—2020年漏損率分別為14.62%、14.12%、13.39%,雖然呈現逐年下降趨勢,但仍距“水十條”及“到2025年,全國城市公共供水管網漏損率力爭控制在9%以內”的近景目標相距甚遠。此外,漏水可能是公共衛生健康問題的根源,供水管道的破裂易導致污染物進入;甚至可能導致供水中斷,給市民的生活帶來極大的不便。因此,管道泄漏檢測工作,對于水量漏損的控制愈發重要,供水行業需要漏損控制措施,以減少漏損帶來的損失并產生良好的經濟效應,它不僅有助于確保管網的正常運行,還能有效減少損失和污染,對于維護城市供水的穩定性和可持續性具有重要意義。
二、技術說明
早期供水管道泄漏檢測技術是基于各類傳感器的人工聽漏或簡易數據分析檢漏,漏損問題往往在事件發生相當長的時間后才被發現,即便采用聽漏儀、紅外熱成像儀、各類機器人等被動檢測技術,開展檢漏工作也很難挽回已造成的大量經濟損失。
隨著各類傳感器、通信、水力模型、機器學習等技術的不斷發展,管道信息數據的采集、通信和處理使得供水管道泄漏檢測技術趨往準確性、時效性和系統性發展為主要特點。供水管線管網管道漏損檢測技術也在不斷進步,作為現代科技的產物,管道漏損檢測檢測技術的發展歷程與現代科技的發展緊密相連。隨著技術的持續更新和完善,漏水檢測技術也在不斷改進,如今已經涌現出多種先進的檢測方法。其中,水聽器壓力管道泄漏檢測法、分布式光纖管道泄露檢測法等是較為常見的方法。接下來,我們將對這兩種方法進行詳細的介紹。
2.1、水聽器壓力管道泄漏檢測法
該方法可融合到DMA系統中,DMA檢測技術是基于傳統網格(流量/壓力信息)建模與地理信息系統的結合,通過截斷管網或關閉閥門的方式將供水管網劃分成若干個獨立計量區域,能夠有效縮小漏點的范圍。同時,DMA分區計量能夠持續穩定控制供水量,降低企業產銷差,以精細化的數據分析達到降低漏損量的目的,實現節能減耗。而在此基礎上,通過進一步優化DMA分區中傳感器放置點的選取,加強供水管網網絡節點壓力測量和壓力敏感度分析等方式,能夠明顯提升DMA模型的搜索效率。
(1)、構成

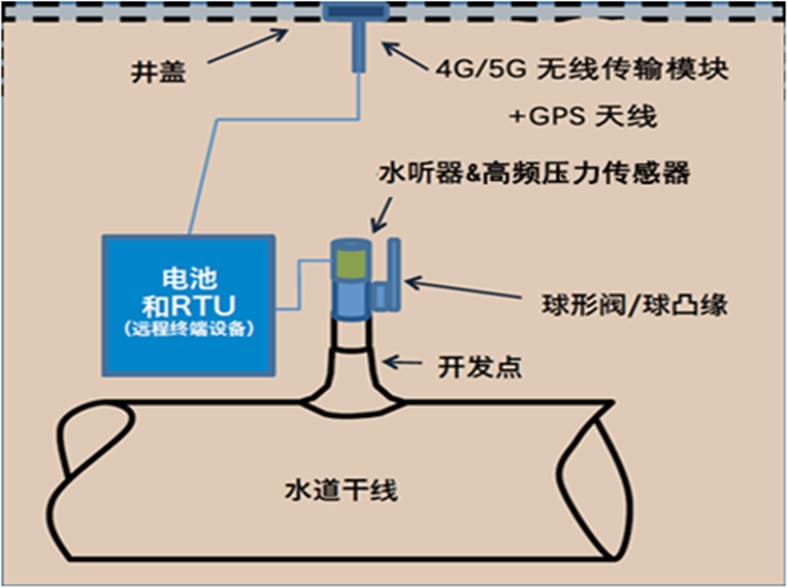

供水管道泄漏檢測技術-水聽器壓力管道泄漏檢測法是通過在供水管道閥門井內布設高靈敏水聽器、高頻壓力傳感器,智能數據采集終端RTU可實時采集水聲信息、管壓等數據,前端硬件設現地監測站,它通過4G、5G等無線通訊方式將信息直接傳輸至監控中心,系統通過綜合各監測點的實時管壓、水聲信息,檢測水錘、泄漏和爆管等事件。監測站配備設備有高頻壓力傳感器+水聽器套件、數據采集單元、通訊模塊及相應的信號及控制線路、防雷設備、風電互補供電系統(太陽能供電系統)等。
(2)、主要參數
高頻壓力傳感器:
壓力監測采集頻率64\128\256Hz,以滿足分析需求;
量程:0~200psia,更大量程可定制;需滿足負壓的監測;
精度:≤0.1%FS
水聽器傳感器:
靈敏度:-172dB Vre: 1V/μPascal
響應頻率范圍 :20Hz-20KHz
傳感器材質:PEEK(環保材料,可直接接觸水)
(3)、功能技術
供水管道泄漏檢測技術-水聽器壓力管道泄漏檢測法可監測泄漏(漏損、滲漏、泄露),爆管、壓力波動等,當系統捕獲到威脅管道健康的事件信號后,系統會利用內部已構建的事件特征庫來判別事件的類型,自動生成報警信息,儲存相關原始傳感數據的同時將報警記錄推送到監控中心的用戶端界面上。該報警信息包含事件發生的時間,位置(系統完成標定后可直接對應到管道位置,并在GIS地圖上顯示)、事件類型等關健信息。管道運營單位可結合自身的運營管理規定,利用相關報警信息對相應管道采取勘察或維護等措施。
① 數據分析及挖掘功能:
a. 波形圖和頻譜圖:系統的顯示方式包括信號的時域圖和頻域圖兩種.可調取實時數據和歷史數據進行分析和展示,并且可通過管道、數據類型、圖表類型、時問段,測點等多種條件進行篩選。
b.頻譜瀑布圖:頻譜瀑布圖可展示頻率特征隨時間的變化的過程,幫助用戶以動態的方式分析信號的變化特征,提升問題的識別和解決能力。
c.趁勢分析:趁勢分析功能是一種對比分析技術,可通過實時趨勢分析、歷史趨勢分析和相關趨勢的分析,形成特征曲線之問的相互對比,用以判別管道運營措施改進的有效性,提升管道健康管理水平。
② 智能預警報警功能:
系統會 24 小時不間斷的監測管道運行狀態,當發生泄漏(泄露、漏損、滲漏)、爆管、壓力波動超過閾值時,監測主機將自動判別并生成報警信息,推送到用戶軟件界面的報警通知組件中,報警信息會以列表的方式詳細呈現在軟件的前臺,并在管道地圖組件上標識事件,展示時問、位置、類型等關鍵信息。該報警信息也可同時通過郵件或手機APP等方式推送給相關負責人,及時獲知該報警,以便做出響應。
③ 報警日志功能:記錄表中包括傳感各報警,管道報警等一切報警信息,用戶可根據感興趣的事件類型、時問范圍,空問范圍等維度對事件進行篩選,并可導出 excel版本的事件清單,便于事件的整體有效管理.
④ 智能評估功能:系統可對管道的健康狀態進行整體評估,并根據狀態評估結果,可視化的展示管道狀態。同時可根據用戶定制,定期生成狀態監測運行報表。
⑤ 系統自診斷功能:系統具備自診斷功能,可監測高頻壓力傳感器、水聽器傳感器、流量計及監測主機的運行狀態,當異常發生后,采用標準流程進行設備恢復。
⑥ 壓力波動分析功能:系統可監測和識別壓力波動信號,包含閥門開關,水泵啟停、大客戶用水流量波動等引起的壓力浪動,尤其是水錘,可根據管道設計,評估壓力波動是否超標、具有諧振性質。
⑦ 水聽器信號分析功能:系統可監測和識別水聲泄漏(泄露、漏損、滲漏)信號,具有很好的泄漏傳感能力??筛鶕?jù)水聽器信號還原評估水聲流動異常,協助用戶監側管道泄漏,爆管等管道威脅事件,及時止損。
⑧ 智能巡查巡檢功能:系統可設置智能巡查巡檢功能,提升巡查頻次的同時,減少人力現場巡查的消耗。
⑨ 管道地圖組件:利用GIS地圖系統搭建了管道地圖組件,直接獲得管道健康事件發生的具體物理位置。管道的地理走向會直接繪制在管道地圖組件的界面上,事件發生時,也會在相應的管道位置標識事件。管理人員可利用 GPS 坐標直接前往事件位置所在,及時阻止管道破壞事件的發生.
⑩ 事件處理組件:事件處理組件主要用于管道健康事件的閉環管理,系統不僅提供報警信息,管道運營管理人員可以利用該事件處理組件進行事件的完整管理。
? 權限管理組件:系統擁有權限管理的功能,可根據角色分工的不同,配置不同的系統權限。
? 系統集成組件(開放接口):系統擁有開放接口,中心系統可以通過開放接口獲得管道健康預警信息。同時,系統可與自動化系統進行聯動,以確保在發生管道威脅事件后,可以及時采取行動,關閉輸水作業,減少損失和引起的次生災害。
2.2、分布式光纖管道泄露檢測法
(1)、組成

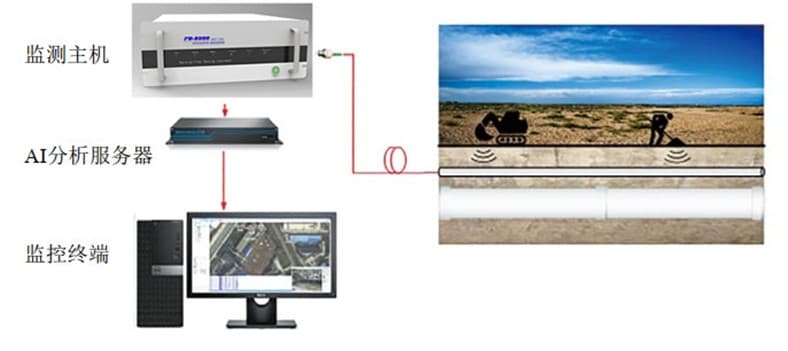

供水管道泄漏檢測技術-分布式光纖管道泄露檢測法是通過在輸水管道內布置傳感光纜(聲波振動光纜、溫度光纜、應變沉降光纜),實現對管道的健康監測,主要包含以下內容:分布式光纖解調儀(聲波振動解調儀、溫度解調儀、應變沉降解調儀)+傳感光統鋪設。
(2)主要參數
傳感光統:具備抗拉伸能力,滿足 《 預應力鋼筒混凝土管分布式光統聲監測技術要求 》 GB/T41057-2021 的要求;
分布式光纖解調儀:
a .在人機界面上實時顯示監測狀態和監測數據;
b .主機配里高速數據采集設備;計算機系統內存容量、內存帶寬,硬盤容盆和硬盤讀寫速度與系統長時間穩定運行的要求相匹配;
c .其備定時發送模擬斷絲信號,沉降信號、入侵信號、泄漏信號的功能,通過能否檢測出模擬斷絲信號判斷其工作狀態是否正常;
d .具備故障報警和光纜斷纖報警功能;
e .具備數據庫功能,能夠?qū)嘟z監測結果(位置、時問)寫入數據庫,支持用戶查閱歷史監測記錄。
(3)、功能技術
供水管道泄漏檢測技術-分布式光纖管道泄露檢測法的功能技術跟水聽器壓力管道泄漏檢測法類似,在智能預警報警功能里有點區別,分布式光纖管道泄露檢測法是當發生斷絲、爆管、位移沉降、挖掘、打樁時,分布式光纖解調儀將自動判別并生成報警信息。
該方法采用ANN(效仿人腦神經的應用,注重核心算法的不斷迭代升級,加強軟件程序的有效處理)的主動檢測技術,ANN技術通過對數據采集技術(supervisory control and data acquisition,SCADA)與模型建立技術的結合使用,依賴瞬態分析技術,對所獲得的數據進行分析,模仿人腦的不確定性概念判斷、推理思維方式,對于模型中所缺乏的基礎數據,以及強非線性、大滯后的數據,應用模糊集合和模糊概念進行推理,確定漏點的位置。相較于傳統方法,這類方法的經濟性和效率有了很大的提升。另外蟻群優化算法、貝葉斯網絡與聚類算法等進一步提升標定漏點的位置。
三、技術對比
技術名稱 | 泄漏檢測原理 | 檢測儀器或系統 | 泄漏識別度 | 定位準確度 | 特點 | 運用場景 |
水聽器壓力管道泄漏檢測法 | 獲取泄漏點聲波和壓力信號來確定泄漏點位置 | 水聽器、高頻壓力傳感器(高頻壓力計)、RTU | 高 | 一般,跟安裝間距有關 | 成本低,微小滲漏易檢測,接觸水,安裝簡單 | 供水引水管道、市政城市管網 |
分布式光纖管道泄露檢測法 | 獲取泄漏點聲波振動信號、溫度差異、應變進展來判別泄漏位置 | 光纖聲波振動解調儀、光纖溫度解調儀、光纖應變沉降解調儀、傳感光纜 | 一般 | 高 | 成本較高,爆管易檢測,無源,安裝工藝較高 | 長距離輸水、輸油、輸氣工程 |
四、結語
本公司提供的這兩種供水管道泄漏檢測技術方法,無論是水聽器壓力管道泄漏檢測法還是分布式光纖管道泄露檢測法都比傳統人工聽音桿或者壓力流量檢漏法要更具有時效性、準確性、主動性,在泄漏發生后的一定時間內可主動縮小漏點的范圍,隨著信息通信技術的快速發展使數據傳輸速率和穩定性大大增強,大幅提升了傳感器、用戶、管理平臺、數據處理后臺四者間的信息交互時效性,有效解決了供水管道漏損檢測技術中的信息滯后問題。
