管線水錘及漏損監測系統

一、系統概述

長距離原水管線水錘及漏損監測系統也稱供水管線滲漏監測系統、長距離輸水管道泄漏監測系統,采用云計算、物聯網、人工智能、數字孿生、大數據等新一代信息技術,打造集實時在線監測、水錘檢測、爆管定位、漏損管控和管線風險評估于一體的管線安全在線預警監測系統,實現對管道的瞬變壓力、爆管和滲漏的一體化監控,為管道安全運行、故障分析、安全評估、優化調度、管道控漏、預案制定、水利工程管理等方面提供多方面的技術支持,為生產運營提供安全保證的數據支撐,為自動化智能管理系統提供可靠的科學依據,滿足長距離原水管道多層級、多維度和多業務的管理應用需求。從而提升原水輸送管線的運行安全。

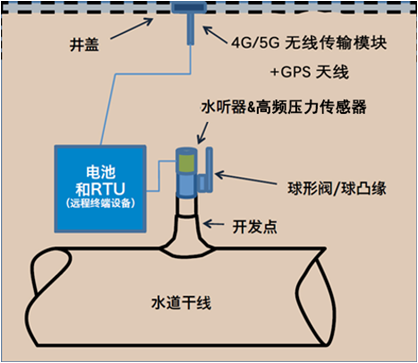

長距離原水管線水錘及漏損監測系統(作為原水管道泄漏監測系統的其中一個方案,采用電學式傳感器-高頻壓力傳感器+壓電水聽器+數據采集和傳輸設備RTU,所以也被稱為電學式管道泄漏監測系統)采用結構件將傳感器套件安裝在排氣閥井處,用于監測管線爆管、泄露及壓力瞬變(水錘監測),結構件中水與主管道內水相通即可,無需將傳感器直接安裝在主管道內。傳感器套件平均800-1200米布置一套,現場條件在此間距范圍內適當調整位置。RTU通信采用物聯網技術使用運營商SIM卡,通過有線光纜或者3/4G等無線傳輸進行通信,將信息傳輸至中控室后臺平臺,進行統一管理,完成對管線聯絡工程漏損監測系統的功能要求。


二、系統配置及參數

2.1、現場硬件設備必須包含:

(1)高頻壓力傳感器

(2)壓電水聽器

(3)數據采集和傳輸設備RTU

(4)GSM(3G/4G)和同步授時時鐘天線

(5)不銹鋼控制箱及電源附件

(6)通信方式:3G/4G無線通信

(7)監測分析平臺軟件:客戶端服務器安裝方式

(8)電源:風光互補或者單獨太陽能供電系統

(9)供電冗余:RTU本體需內置鋰電池和外部太陽能供電,互為備用。

(10)接地:設備控制箱接入太陽能供電系統的接地網。

(11)調度中心配置硬件

(12)系統部署用計算機

2.2、主要硬件參數說明:

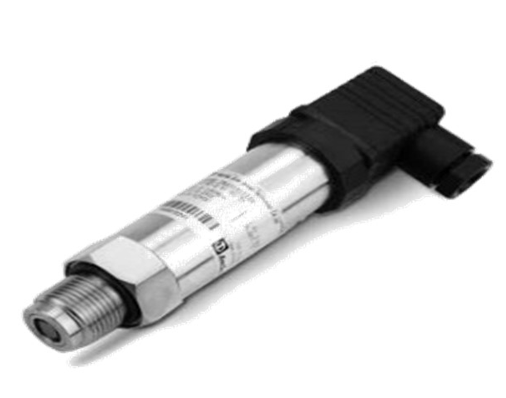

2.2.1、高頻壓力傳感器


工作溫度:-20℃~80℃

壓力監測采集頻率≥256Hz,以滿足分析需求;

量程:0~300psia(0~2.1MPa) ,需滿足負壓的監測;

精度:≤0.1%FS

響應時間:≤1ms

材質:不銹鋼隔離膜片

承受靜壓:68Bar

防護等級:IP68,包括傳感器電纜連接處;

含10米電纜

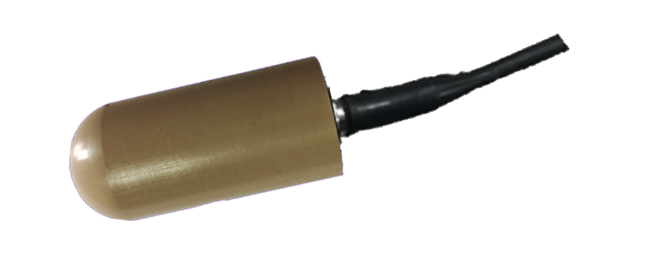

2.2.2、水聽器傳感器


工作溫度: -20 ℃~80 ℃

靈敏度:-170dB Vre: 1V/μPascal

響應頻率范圍:20Hz-20KHz

傳感器材質:PEEK

連接電纜:低噪同軸電纜

承受靜壓:68Bar

防護等級:IP68,包括傳感器電纜連接處;

含10米電纜

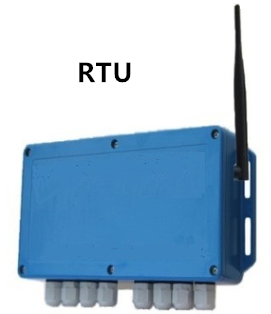

2.2.3、數據采集和通信裝置RTU

 管線水錘及漏損監測系統(電學式管道泄漏監測系統)核心部件數據采集和傳輸設備RTU實物圖.png

運行溫度:-30 ℃~ 70 ℃

防護等級:IP68

壓力采集精度:≥16位;

采樣速率:ZUI高100kHz,速率可設;

信號預處理,去除干擾信號,降低噪聲,輸出信噪比高;

具有數據加密壓縮功能,能夠確保無線網絡條件下的高速可靠安全傳輸;

支持模擬量和音頻信號接入,同時提供連接感器電源供電;

支持3G/4G公共通信網絡,485通信,配套串口服務器,光纖通信,TCP/IP協議采集數據上傳中控室;

支持GPS/北斗,授時同步時鐘精度:≤1ms;

本體內置鋰電池,在外部電源失效后,以低功耗模式運行至少30天;

采集周期:數據上傳時間可調整,自動連接中控上傳。

內存:內置16G閃存卡,支持采集數據的存儲保存30天不丟失;

低功耗設計:供電電壓12VDC,連接傳感器后總功耗≤1W。

實時響應:2秒內異常事件發生時立即上報(無論是否設定為定時)

可接傳感器:高頻壓力計、水聽器、流量計、水質監測探頭等。

三、系統功能要求

1、原水管道泄漏監測系統能夠識別和展示管線壓力瞬變水錘事件(施工、沖洗、水泵開停、閥門開閉、排氣故障等),在線記錄顯示水錘壓力變化曲線,實現報警,并確定壓力瞬變源和定位;

2、基于管內3bar運行壓力以上,高頻壓力傳感器和壓電水聽器套件沿主管道800-1200米安裝間距,可以實現5升/分鐘的微小漏損監測和報警,5升/秒的爆管大漏損事件監測和報警。長距離原水管線水錘及漏損監測系統通過時鐘同步技術確定漏失位置,精度≤30米;

3、壓力瞬變(水錘)分析,結合供水帶壓管道(GIS)材質、管齡、管徑等等參數,基于現場存在的壓力瞬變強度和數量,評估管道的爆管風險,并展示危險管線的區域;精度≤50米;

4、管線異常事件管理,完整、準確掌握輸水系統運行狀態,通過高頻壓力和聲納數據實時監測排氣閥工作狀態;

5、電學式管道泄漏監測系統能夠快速判斷給水系統問題,提升管線運行的可靠性、安全性,基于管線供水壓力實現供水調度,并及時自動發現運行異常,提升調度管理的效率和水平。

6、長距離原水管線水錘及漏損監測系統在線監測和分析軟件平臺基于web瀏覽器界面(B/S構架),必須基于管線GIS數據,可提供用戶一個可視化的界面查看壓電水聽器和高頻壓力傳感器位置信息、管網圖和其他的分析結果,并會為用戶提供可交互式的、統一的報警列表界面。該平臺應體現很強的可擴展性和可伸縮性,提供軟件架構及分析原理說明。

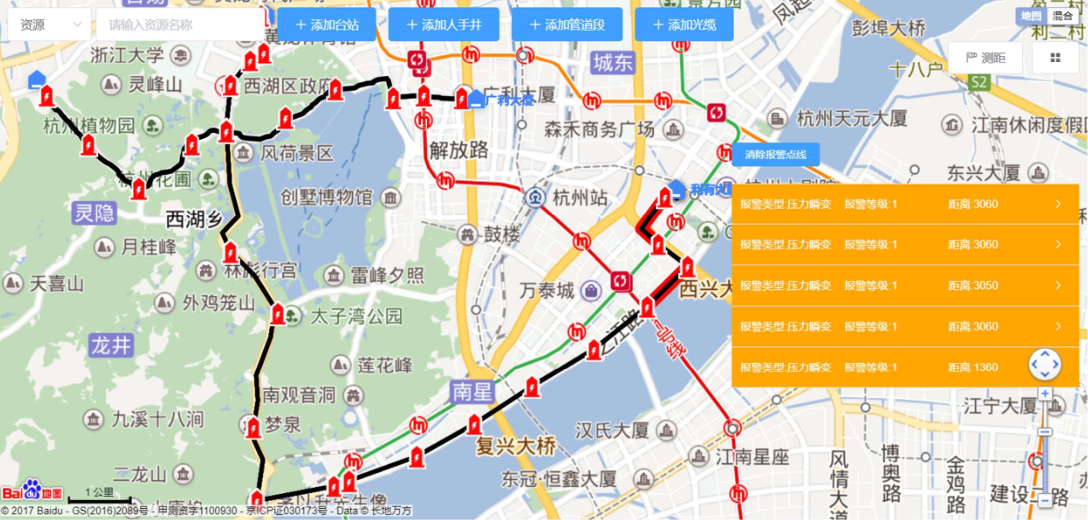

7、電學式管道泄漏監測系統軟件GIS系統如下圖所示,其它功能技術要求說明可參考http://9k567.cn/article/73.html或者http://9k567.cn/article/93.html
