一、背景描述:
預應力鋼筒混凝土管(Pre-stressed Concrete Cylinder Pipe, 簡稱PCCP)的強度取決于纏繞在管芯上的高強鋼絲,鋼絲在管芯上產生均勻的壓預應力,能夠抵償由內壓和外荷載產生的拉應力。如果鋼絲發生斷裂,所在部位管道強度下降。如果同一部位出現多根斷絲,管道強度顯著降低,在某一時刻導致爆管。大口徑PCCP爆管具有突發性、災難性。爆管發生后,不僅僅會造成管道供水中斷,還會引起交通、環境、衛生等公共安全事故。因此大口徑PCCP斷絲監測系統(pccp斷絲檢測儀)應運而生,能夠迅速地判斷出應力管斷絲的位置及數量,同時還能兼顧管道泄漏、爆管監測和防開挖功能。
二、工作原理:

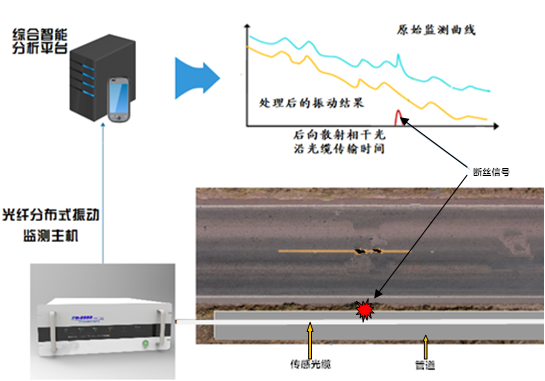

系統將光纜鋪設在PCCP管道內,該光纜同時具備傳感器及傳輸信號的功能。PCCP發生斷絲時,能量釋放發出聲音。激光器發出激光沿光纖傳播,遇到另一端鏡面后反射回來。斷絲引起的聲音產生壓力波,作用在光纖線纜上,使光纖出現輕微變形,導致光反射。反射信號被測量,以此判斷是否出現斷絲。
PCCP斷絲數據傳輸?shù)讲杉到y(tǒng),系統識別出反映斷絲特征的信號,通過Internet傳輸?shù)街醒胩幚碓O(shè)備,經過分析處理后,就能即時確定斷絲數量,定位斷絲位置。
根據國產大口徑PCCP斷絲監測系統(pccp斷絲檢測儀)工作原理的描述,我們知道主要檢測PCCP管發生斷絲時產生的聲信號及傳遞過來的震動信號,所以該系統也稱為分布式光纖聲波振動傳感系統,屬于分布式光纖管道泄漏監測系統的其中一種運用場景。
三、系統組成:

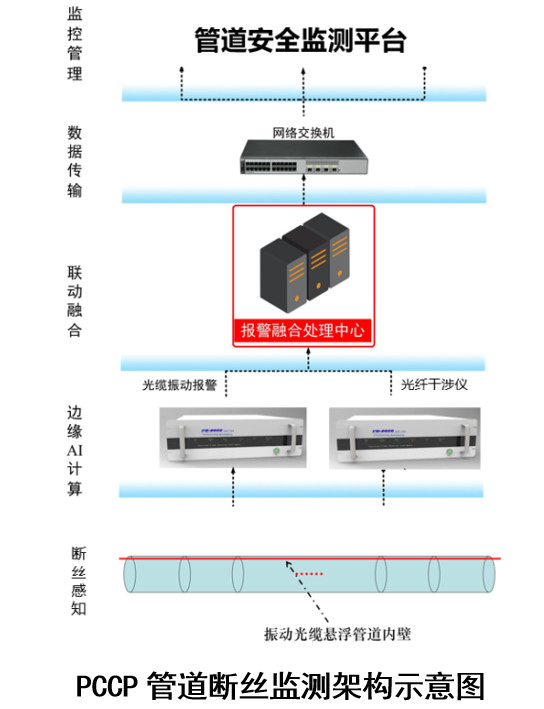

PCCP斷絲監測系統也稱PCCP斷絲傳感系統、pccp斷絲檢測儀或者大口徑PCCP斷絲安全監測系統,主要由三部分組成:數據采集系統DAQ、傳感光纜、穿纜組件,另外光纖干涉儀是做選配的。該P(yáng)CCP管道斷絲監測系統一般可以和管線水錘及漏損監測系統(電學式管道泄漏監測系統)配合使用,能夠更加準確地判斷分析出PCCP管斷絲和泄漏情況,多重功能都可兼顧。
3.1、數據采集系統DAQ
數據采集系統DAQ(PCCP管道斷絲檢測儀)的主要組成單元包括聲音傳感單元(SSU)、位置傳感單元(RSU)、信號調節單元-觸發器單元(SCU-TR)、繼電器單元、看門狗單元、計算機、伊頓功率分配單元(ePDU)及光纖拉伸器。1臺PCCP管道斷絲檢測儀DAQ可監測50km。該采集系統也可用于長距離管道泄漏(泄露)監測,是分布式光纖管道泄漏監測系統的高配版本。
主要參數:
測量時間: ≤2s
誤報率: ≤5%
漏報率: ≤1%
定位精度: ±1m
操作系統: Windows2000以上中文版
通信協議: 提供標準接入?yún)f(xié)議,并按照相關規約傳輸給招標方要求的系統數據庫
遠傳通訊接口:TCP/IP接口,100M以太網口
電源要求: 220VAC(±10%),50-60Hz
工作溫度:-5℃~45℃
工作濕度: 0~95%(無凝露)
3.2、傳感光纜
光纜中包含分布式光纖傳感器,既是接收斷絲信號的傳感器,又是將信號傳輸?shù)綌?shù)據采集系統的通道。采用光纖傳感器的優點是管理成本低,精度高及可靠。全光纖傳感器鋪設在管道內,與任一處鋼絲的距離不超過1倍管徑,斷絲定位誤差小于1倍管徑,因此探測靈敏度高。光纖傳感器沒有電學元件,壽命長、穩定。
敷設在管道中的傳感光纜是針對供水管道使用而定制的,應符合飲用水標準。標準光纜包含4根單模光纖,其中一根為聲光纖,一根為定位光纖,另兩根為備用光纖。由于監測距離長,運行環境惡劣,光纜在光學、力學及耐久方面有特殊要求。
3.3、穿纜組件
主要包括防滲帽、維特利卡箍、防噴器(BOP)以及撓性管托架。穿纜組件對光纜起到以下作用:避免光纜過度移動造成磨損;進入管道時可以避免尖銳的邊緣對光纜造成損害;光纜穿出管道時不會出現急轉彎,從而影響光的傳播。
四、系統功能:

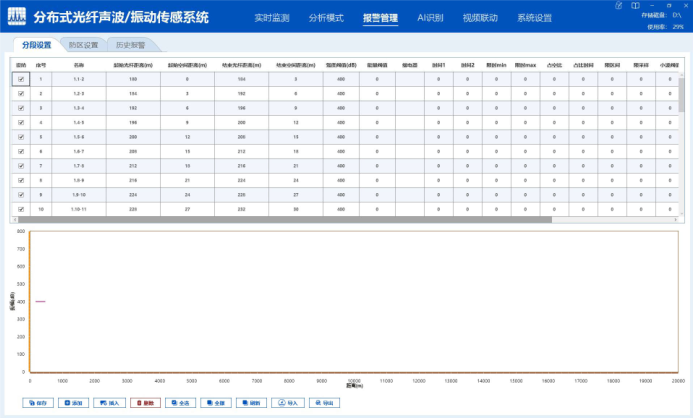

a)監測斷絲的發展并及時預警
可以連續監測斷絲,及時掌握斷絲數量。大口徑PCCP斷絲監測系統使用有限元可計算得到管道失效的臨界斷絲數量,當某管節斷絲數量接近臨界值時,系統報警。安裝PCCP斷絲傳感系統,還可以了解斷絲速率,當某節管道的斷絲越來越頻繁,發展到每天都有斷絲或者一天內有數根斷絲,這是管道瀕臨爆管的征兆,系統也會報警。
b)了解運行操作對管線的影響
管線充水、排水會導致斷絲數量增多。管線切換泵,非正常開啟或者關閉水泵,甚至因?yàn)閾p耗水泵造成壓力波動,都會在管線中產生壓力瞬變,造成斷絲數量增加。對于安裝了大口徑pccp斷絲檢測儀及斷絲監測系統的工程,如果某特定時段斷絲數量顯著增加,可以查找是否有異常操作,運行參數是否有變化,據此查找并消除運行方面的問題。
c)及時發現管線附近的第三方施工。
大型輸水及調水工程管線長,工程沿線的保護范圍不足或者未劃出保護范圍,第三方施工有時會破壞管道。國內PCCP工程已出現數例鉆機打穿管道的事故。雖然這些工程都安排了日常人工巡查,但是由于人力有限此類事故還是無法規避。PCCP斷絲監測系統的分布式光纖雖然是安裝在管道內部,但由于靈敏度較高,能夠監測到管線附近的第三方施工,特別是工程鉆機及挖掘機的施工。
d)現場聲音測聽與還原
無論是PCCP斷絲信號還是第三方施工發出的振動聲音信號,大口徑pccp斷絲檢測儀都可以進行音頻音色還原,并多次播放以確認。報警聲音自動進行保存,存儲時間長達一年。
e) 邊緣計算AI子系統

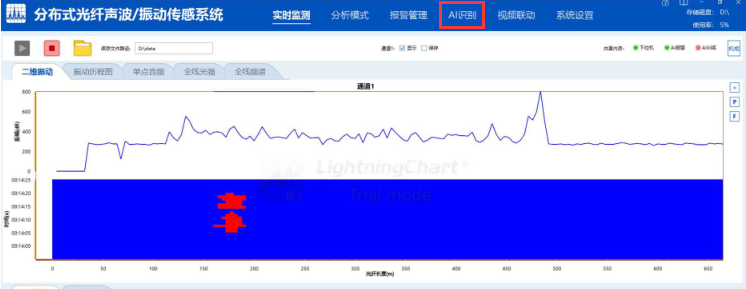

PCCP斷絲監測系統的邊緣計算AI子系統主要是指分布式光纖聲波傳感主機和分布式光纖干涉儀設備。分布式光纖聲波傳感系統主機通過對取得的聲音信號進行判斷和識別,分布式干涉儀設備可以獲取振動信號的高頻信息,振動報警信息和分布式干涉儀設備探測信息一起通過網絡傳輸子系統傳輸給綜合信息處理子系統。
