一、產品介紹

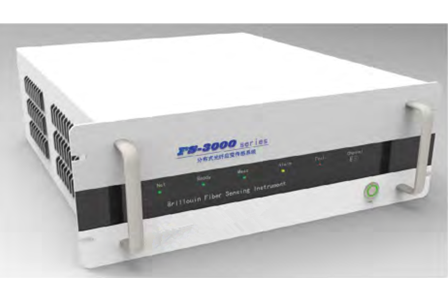

FS-3000分布式光纖應變|溫度解調儀是一款基于布里淵散射和光時域散射原理（BOTDA）而研發的分布式監測主機，適用于長距離的分布式應變溫度的實時在線監測。分布式光纖應變傳感系統是一種新型分布式光纖傳感技術運用方法的系統，分布式光纖應變監測儀可用來對被監測物的全線應變溫度進行監測，一般由解調儀和傳感光纖（光纜）以及監測軟件等組成，該系統具有操作簡便、界面友好、性能穩定等優點，可應用于石油天然氣管線、油井等泄漏溫度監測等，所以也是長距離分布式光纖管道泄漏監測系統解決方案之一。

二、技術參數

測量量程：200km（環路）

應變測量范圍：±20000με

采樣間隔：0.2m

空間分辨率：2m

應變/溫度分辨率：±2με/±0.1℃

應變/溫度重復性：±5με/±0.25℃

測量時間：20s~3min

光纖接口：FC/APC

通訊接口：RS-232/Ethernet

供電電壓：AC220V 50Hz

外形尺寸：430*546*266（mm，W、D、H）

工作環境：溫度0℃~45℃  濕度0~80%（無結露）

三、敏感元件

長輸管道泄漏監測系統-長距離分布式光纖管道泄漏監測系統-BOTDA分布式光纖應變解調儀配套的光纖通常采用 SMF-28 普通單模光纖作為敏感傳輸元件，光纖損耗一般為0.2dBm/km，緊包光纖的結構如上圖所示，從上到下分別是纖芯、涂覆層、包層。對于特殊的應用環境，需要特殊的傳感光纜，測溫光纜一般為松套鎧裝光纜，測應變光纜一般為鎧裝緊套光纜。

四、產品特點：

結構簡單：只需鋪設一條傳感光纜就可以實現應變、溫度監測，無需大量傳感器，低維護費用。

安全性高：傳感區域無需輸電供電，不會產生電氣火災隱患，防震，防電磁干擾。

準確性高：空間分辨率高達2m，具有故障點發現定位等報警功能。

覆蓋范圍廣：測量距離范圍可長達100公里（環路）。

拓展性強：具有外部通訊接口（RS232、ethernet），外部報警接口，支持多種通訊接口，支持二次開發；多種源碼輸出，包括 txt, Binary, ASCII，可供其他程序直接調用。

運用領域廣：可運用于電力、石化、土建等領域的結構健康檢測。

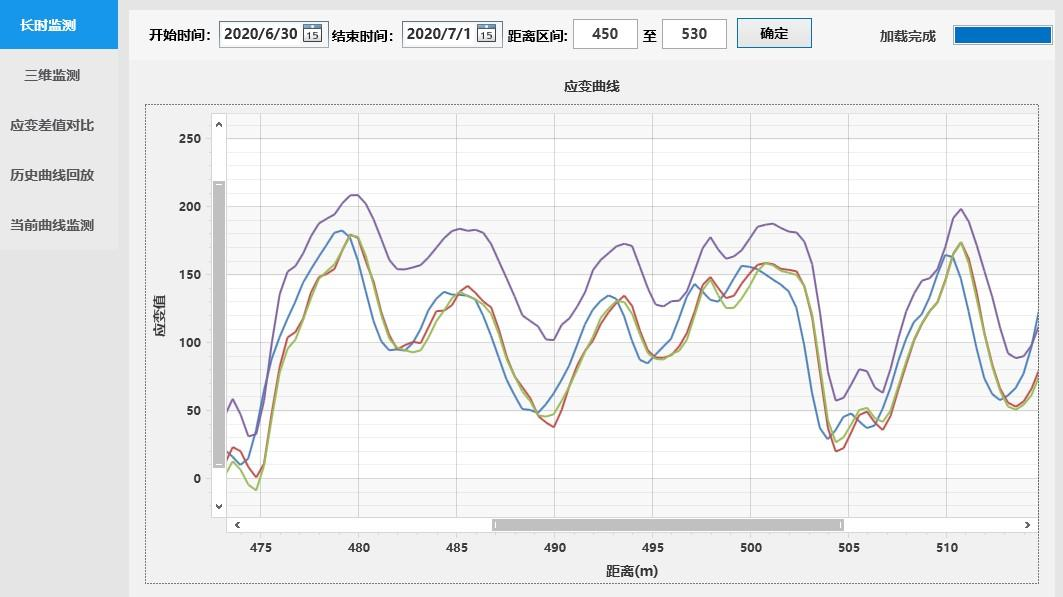

五、應用軟件：

分布式光纖應變監測儀，BOTDA分布式光纖應變傳感系統有四大類功能：分別是系統設置功能、監測曲線同放功能、數據處理功能和項目管理功能。

1、系統設置功能

包括系統模式切換模塊、采集模式設置模塊、遠程上報模塊

2、監測曲線同放功能

包括長時監測模塊、三維監測模塊、應變差值對比模塊、歷史曲線回放模塊、當前曲線監測模塊

3、數據處理功能

包括平滑去噪模塊、均一化處理模塊、奇異點修正模塊、數據倒轉模塊

4、項目管理功能

基本信息模塊、區域管理模塊、歷史采集記錄模塊
