一、主要用途
CCTV探測儀也稱cctv管線探測儀,CCTV管道檢測機器人,管道爬行機器人,CCTV管道探測儀,缺陷排查-管內攝像探測儀,可視化管道探測儀,市政雨污水管網檢測機器人,市政管道爬行器,內窺鏡高清攝像頭探測儀。
那么它的主要用途作用是什么?
CCTV探測儀主要用來對市政雨污水管道檢測,查破裂、滲漏、變形、坍塌,利用工業管道內窺攝像系統,連續、實時記錄管道內部的實際情況,準確把管道的功能性和結構性損害清晰地找出來,根據管道損壞的程度,提出預防性修復方案或緊急修復方案。
管道是我們?nèi)粘=佑|比較多的裝置之一,運輸自來水管道、排污管道、石油管道等等。對于工業來說,地下水管線泄漏雖然不會像工藝管道泄漏可能引發火災、爆炸、中毒等安全事故,但若不及時發現和修復漏水點,也存在極大危害。
用水管道長期泄漏會造成大量水資源浪費,增加供水能耗;污水泄漏會造成土壤污染和水體污染;長期漏水也會提升地下水水位,加快框架和設備基礎腐蝕,可能導致基礎變形,危及裝置安全。而且管道的運輸介質往往和空氣共同作用,對管道內壁產生各種腐蝕反應,縮短了其使用壽命,長時間的固體、雜物堆積也會造成管道的運行不暢,都需要及時進行檢測,排除隱患。
二、工作原理

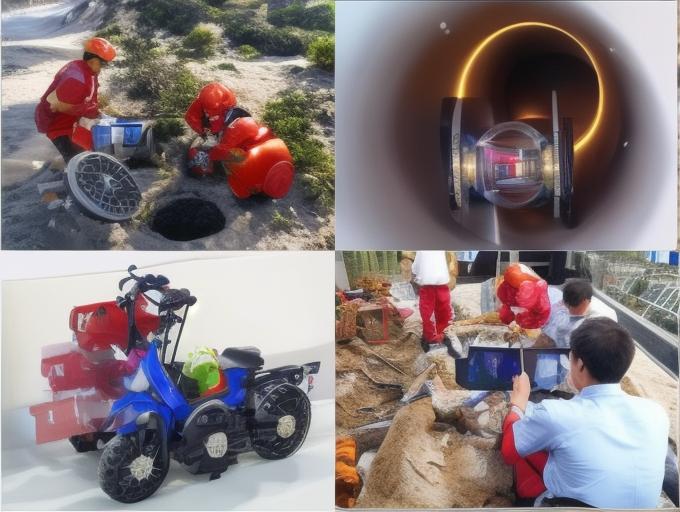

CCTV管道探測儀是采用行進式管道內窺閉路電視檢測系統,安裝在管道機器人上,實現在管道內控制爬行,通過攝像機器人對管道內部進行全程攝像檢測,對管道內的銹層、結垢、變形、塌方、穿孔、裂紋等狀況進行探測和攝像。
我們可以清晰的看到管道的內部情況,例如是否存在沉積、結垢、浮渣、封堵等功能性缺陷;是否出現支管暗接、異物侵入、膠圈脫落、脫節、滲漏、腐蝕等結構性缺陷,并將地下隱蔽管線變?yōu)樵陔娔X上可見的內部錄像,還可以保存錄像資料,將錄像傳輸?shù)降孛妗<夹g(shù)人員根據影像資料進行判讀,通過專業知識和專業軟件對管道現狀進行分析、評估,科學全面地了解管道的現狀,從而為修復方案提供了重要依據。
三、優勢特點
可以自行測量管道的長度,明確管道損壞的具體位置。
電機動力遙控運行,圖像清晰,輕便小巧,操作方便,實用性強。
攝像頭高度可以自由調節,鏡頭可360度自由旋轉,±120度斜視。
畫面上可以插入文字如時間長度等,保證資料的完整記錄。
重要的信息可以輸入在畫面及刻錄在光盤上。
相比傳統的管道檢測方法,CCTV管道檢測設備的出現,大大減少了工人下井的危險性。
技術人員可一直在安全的位置遠程操控cctv管到探測儀,根據探測儀拍攝的影像資料,對管道內部存在的問題進行實地位置確定、缺陷性質的判斷。
檢測過程中,可快速抓取缺陷圖片,檢測完成后,可立即得到檢測報告(包括項目信息、工程概況、缺陷分布示意圖、檢測設備簡介、作業流程示意圖、缺陷統計圖表、詳細缺陷圖表等內容)。從而輔助科學的決策判斷、勘察驗收、快速進行針對性的專業疏通和修補。
四、總結
CCTV管道探測儀不僅可以檢測管道漏水情況,還可以檢測到管道材質、管徑、內部堵塞、把握管道的功能性病害和結構性病害判讀損壞情況,并進行種類和程度的分類和歸納,并按損壞情況分輕重緩急提出預防性修理計劃或緊急搶修方案,把問題解決在搖籃之中,保存管內的影像資料,建立管道的管理檔案。廠區定期對管道進行CCTV管道內窺檢測,可以很好的保護管道,找出問題所在的原因,讓管道使用時間更加長久。
