長輸管線聲波管道泄漏監測系統類型
時間:2024-04-15   發布:杭州邁煌科技   閱讀:364

一、背景闡述:

針對在管道老化、技術手段投入有限等因素的影響下,我國長輸供油、供氣、供水管道漏損現象普遍存在的嚴重問題。如何利用數字化、智能化手段有效控制管道漏損率,已成為行業亟需解決的問題之一。據統計,截至到2023年我國智慧水務、智慧水利、西氣東輸、中俄天然氣管道工程等市場規模為2000億元左右,隨著政策的加碼助力,預計未來市場規模將持續擴大。迫切需要加強管網的科學管控,利用新一代信息技術手段構建管道泄漏監測系統,及早發現潛在安全隱患,以防患于未然。

二、類型說明

該類型系統也稱音波管道泄漏監測系統,以硬件監測為立足點,以軟件服務數據服務為主要功能,輔以專家研判和數據分析服務,利用物聯網、大數據、云計算、GIS、計算機視覺、邊緣計算等現代信息技術,全鏈條透徹感知和處理長輸管線系統安全運行狀況,準確診斷識別和定位管道安全事件。那么,目前我國供油、供氣、供水管道使用的在線監測長輸管線聲波管道泄漏監測系統類型有哪些呢?主要有四種類型:

(1)、壓電水聽器技術聲波管道泄漏監測系統

該技術主要利用壓電水聽器能夠接收供水管道泄漏點的聲音信號,?距離輸?管道沿線陣列式安裝?聽器(需要接觸水)與預警終端,通過?聽器實時采集管道沿線的?聲數據。將數據通過數據終端即RTU進?有線或?線的?式向上發送?物聯?層,通過物聯?層對數據進?存儲、分析和歸類。之后管道泄漏監測系統會對采集的數據進?多個維度的分析,以此來深化供水管道的健康監測。打造集在線監測、?錘分析、泄露(漏損)監測、管路異常信息報警、管路健康狀態監測、設備管理和智能報表等功能為?體的?距離輸水管道在線監測系統。

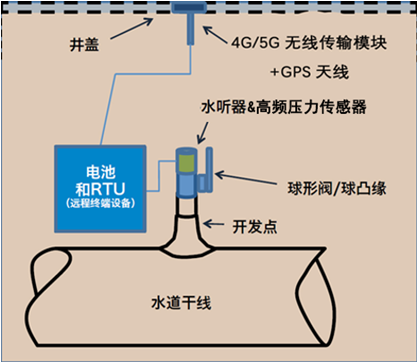

安裝示意圖1

(2)、光纖水聽器技術聲波管道泄漏監測系統

光纖水聽器技術也是通過接收供油、供氣、供水管道泄漏點的聲波、振動信號來甄別泄露點的位置,不同壓電水聽器的是安裝光纖水聽器不需要接觸管道內的輸送介質,而且光纖水聽器靈敏度比壓電水聽器高,聲偵聽作用距離遠,更有利于管道泄漏點聲音信號的探測,傳感端無源本安,適應高溫、腐蝕、易爆等各種高危場合,對于輸油、輸氣管道更友好。

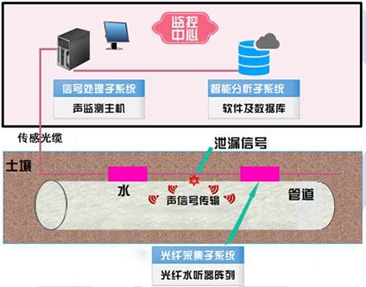

安裝示意圖2

(3)、分布式光纖聲波震動傳感技術管道泄漏監測系統

當系統監測到供油、供氣、供水管道的泄漏點引起振動變化時,通過傳感光纜傳輸?shù)椒植际焦饫w聲波振動監測主機的邊緣計算單元,邊緣計算單元為系統的分析層,主要作用是調制、解調、分析判斷。

分布式光纖聲波震動傳感技術管道泄露監測系統需要在管道外壁鋪設聲波振動傳感光纜,傳感端全部為光纖,無源本質安全,無需供電;系統適應性強。可滿足不同介質、不同長度的管線,系統適應性強;無需全線補償;所有光纖的使用壽命長,可靠性高,免維護。

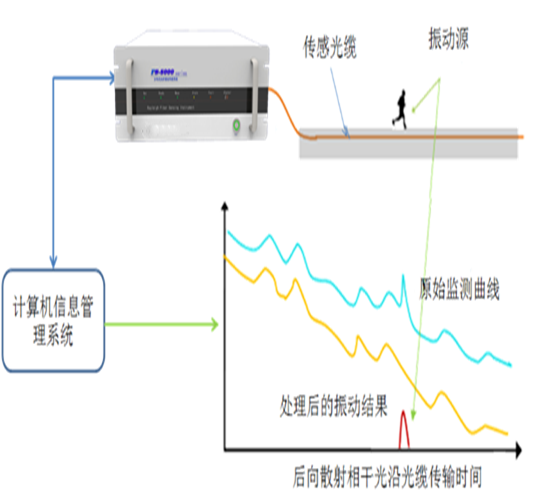

安裝示意圖3

(4)、次聲波管道泄漏監測系統

次聲波管道泄露監測系統是一種基于次聲波原理,結合GIS地理信息技術的管道泄漏監測系統。在管道兩端分別安裝次聲波傳感器,當管道發生泄漏時,管道內部介質產生振蕩,在泄漏點處形成密度波,同時管道內產生泄漏后的次聲波,通過數字化儀采集分析后上傳至中心站,結合聲速及時間差判定泄漏位置,系統軟件依據壓力、流量數據進行分析后自動報警并提供準確泄漏位置。

次聲波管道泄漏監測系統適用于燃?xì)獾榷喾N氣體介質類型,同時可以應用于工業管道及城市民用管道。

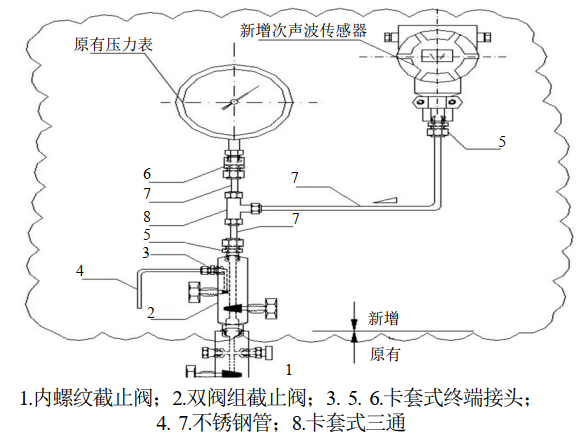

安裝示意圖4

三、總結

隨著我國對智慧管網的不斷投入,長輸管線聲波管道泄漏監測系統類型也層出不窮,監測技術也不斷更新。同時,各類系統具備全鏈條、全要素的管道安全風險監測能力,即利用各種監測感知探測器來檢測管道運行狀態、輔助爆管識別分析、感知大用戶使用異常等情況,利用漏失聲波監測準確診斷管網泄漏隱患;保障工業還是居民用水、用燃?xì)獍踩?,可以進一步補足城市管網老化等短板,助力提升城市治理能力。
