壓電水聽器安裝及接線定義
時間:2024-02-05   發布:杭州邁煌科技   閱讀:411

       RHS和RHC系列的壓電水聽器以及它們帶前放RHSA和RHCA系列水聽器的敏感元件為壓電陶瓷,屬于易碎部件,所以安裝使用的時候盡量輕拿輕放,禁止對壓電陶瓷水聽器球形部位踩踏、暴力拆卸、強行安裝等操作。我們在運輸或搬運過程中需要對水聽傳感器頭部進行保護,用海綿之類柔性物體包覆(使用中除去),以免損壞。

壓電水聽器安裝及接線定義如何呢?杭州邁煌為您簡單說明。

一、安裝方式

水聽器的安裝并沒有具體的規定,需要根據實際運用場景來確定安裝方式,我們這么多年來根據客戶的實際需求可以定制安裝工具。下面分別介紹下不同場合的安裝情況。

(1)、自由聲場

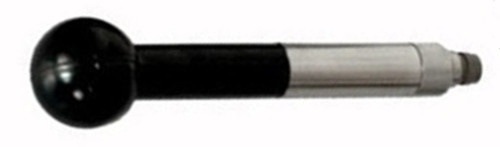

在消聲水池、自然曠野等處實現有限的自由聲場中,可以采用夾具的安裝方式,加工一套不銹鋼夾具夾住水聽器不銹鋼管處就行,如圖1所示。這種安裝方法對壓電水聽器的損傷較小,建議使用。




圖1

(2)、管道漏損監測

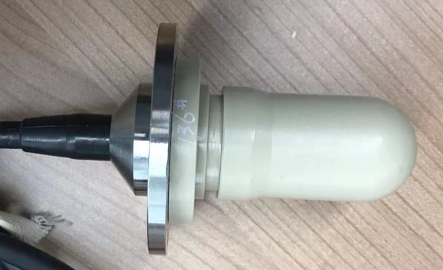

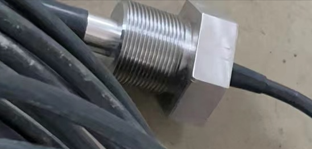

長輸管線漏損泄露監測、市政管網滲漏監測、城市管網泄漏監測等場合使用的時候,水聽器的安裝方式要求比較嚴格,我們一般采用螺紋安裝或者法蘭安裝這兩種方式。具體尺寸規格可以來圖定制,如圖2、圖3所示。水聽器安裝說明:水聽器裝配有不銹鋼安裝法蘭,法蘭盤 6 個Φ6.5 通孔均布,孔間距 56mm。水聽器密封使用徑向密封和縱向密封共同密封,配合安裝孔光潔度必須滿足密封要求,建議安裝孔配合尺寸公差 G8。密封圈需要在使用前再安裝,先在密封槽內均勻涂抹 4 號真空密封脂,套上密封圈后在密封圈表面再涂一層真空密封脂后方可使用。安裝前安裝孔內部需清潔干凈,不能有雜物,然后在密封面均勻涂上密封脂。裝入水聽器,利用 6 個 M6 螺釘固定,就完成水聽器安裝。


圖2、螺紋安裝                                       圖3、法蘭安裝

二、接線定義

(1)、不帶前置放大器

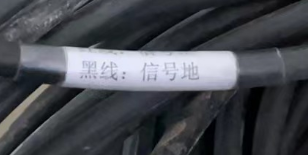

壓電水聽器信號輸出端為BNC接口,電纜末端接線定義:紅線----信號正;黑線+屏蔽----地線(信號負)。如圖4、圖5所示


圖4                                                     圖5

(2)、帶前置放大器

帶內置前放的壓電水聽器,必須加直流電才能工作(主要給前放供電),該水聽器與專用12伏電源配合使用,因體積原因,前置放大器不加電保護電路,工作電壓范圍+9~+15V,工作電流小于20毫安,如用其他直流電源,務必注意電源電壓及正負接線。使用交流轉直流電源,如果電源有紋波,容易產生干擾信號,建議使用12V鉛蓄電池或者鋰電池供電。插頭定義:1:+12負;2:信號輸出;3:公共地線;壓電水聽器電纜接線定義:紅線—12伏電源正;黑線+屏蔽線—信號負地線共用;黃線—信號正。如圖6所示


圖6
